Ручные и пневматические дозаторы: выбор для сборочных линий
Выбор между пистолетом для ручного дозирования и пневматический дозатор Это напрямую определяет консистенцию клеевого шва, время такта и эргономику рабочего на промышленной сборочной линии. В то время как ручные инструменты обеспечивают низкие первоначальные инвестиции и полную мобильность для склеивания небольших объемов, пневматические аппликаторы клея обеспечивают непрерывное, регулируемое усилие экструзии, необходимое для высоковязких смол и высокопроизводительного производства.
В данном руководстве оцениваются механические различия, возможности работы с жидкостями, компромиссы в производстве и общие эксплуатационные расходы, чтобы помочь руководителям предприятий и отделам закупок выбрать правильный инструмент для своего производственного процесса.
Точность против бюджета: проблема дозирования на конвейере
Дозирование жидкости является критически важным контрольным моментом при структурном склеивании, герметизации и заливке компаундом. Изменения объема шва или попадание воздуха могут привести к разрушению соединения, необходимости доработки и браку. Производственные предприятия должны сбалансировать капитальные затраты с целевыми показателями времени цикла и эргономикой оператора.
Выбор неправильного инструмента приводит к существенным операционным проблемам:
-
Ручные инструменты на линиях с большим объемом производства Это приводит к усталости рук оператора, непостоянной скорости перемещения, непредсказуемой геометрии мушки и частым паузам при смене патронов.
-
Пневматические системы на гибких или малообъемных станциях это приводит к излишнему использованию воздушных магистралей, увеличению затрат на компрессорную инфраструктуру и чрезмерно сложным системам для выполнения периодических задач.
Выбор оптимального инструмента требует согласования механизмов дозирования со скоростью конвейерной линии, реологией жидкости и компоновкой рабочего места с использованием стандартных параметров. промышленные клеевые пистолеты.
Различия в механизме и принципах работы: как они функционируют.
Понимание того, как генерируется и контролируется сила, объясняет, почему каждый инструмент ведет себя по-разному в условиях непрерывной промышленной эксплуатации.
Ручной пистолет:
[Нажатие курка] → [Механический захват] → [Нажатие поршня] → [Импульсная экструзия]
Пневматический пистолет:
[Давление воздуха] → [Регулируемый поршень] → [Прямая тяга] → [Непрерывный поток]
Ручные дозирующие пистолеты: преимущества механической конструкции и мнение оператора
A ручной пистолет для эпоксидной смолы полностью полагается на силу захвата человека, передаваемую через механический рычажный механизм и толкатель:
-
Принудительная передача: Коэффициенты тяги (от 12:1 до 26:1 или выше) увеличивают усилие, прилагаемое рукой к одинарному или двойному поршню.
-
Управление потоком: Скорость экструзии зависит от частоты ручного сжатия и силы захвата.
-
Операционный недостаток: Длительное дозирование приводит к усталости захвата, что неизбежно вызывает колебания скорости экструзии, неравномерное поперечное сечение гранул и пульсацию производительности в течение длительных смен.

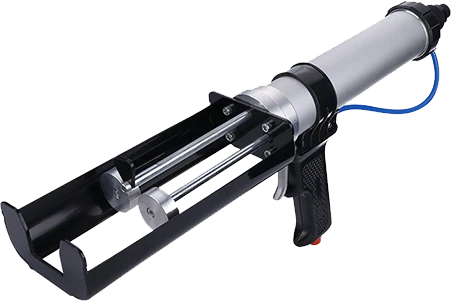

Пневматические дозирующие пистолеты: привод от сжатого воздуха и регулировка потока.
A пневматический дозатор заменяет ручное усилие регулируемым сжатым воздухом, воздействующим непосредственно на внутренний пневматический цилиндр:
-
Принудительная передача: Регулируемое давление воздуха в мастерской (обычно от 4 до 8 бар / от 60 до 115 фунтов на квадратный дюйм, в зависимости от характеристик конкретного инструмента) обеспечивает линейное, непрерывное усилие на два или один поршня.
-
Управление потоком: Встроенные регуляторы давления и прецизионные триггеры позволяют операторам линии поддерживать точную ширину валика независимо от смен или количества циклов.
-
Защита от капель и отвод выхлопных газов: Промышленные пневматические аппликаторы часто оснащаются быстроспускными клапанами или механизмами обратного давления, которые мгновенно сбрасывают внутреннее давление при отпускании курка, предотвращая разбрызгивание клея на готовые детали.
Сравнительная таблица ручных и пневматических дозаторов.
В таблице ниже приведены ключевые технические и эксплуатационные параметры планирования производственной линии:
| Оценка измерения | Ручные дозаторы | Пневматические дозирующие пистолеты |
| Механизм привода | Ручной механический рычаг (сжатие рукой) | Баллон со сжатым воздухом / пневматический поршень |
| Стабильность силы экструзии | Колебания (зависят от выносливости оператора) | Постоянная, регулируемая линейная тяга |
| Обращение с вязкостью | Низкий и средний уровень (рекомендуется <50 000 сП) | Средней и сверхвысокой твердости (>100 000+ сП, тиксотропные пасты) |
| Точность дозирования и однородность гранул | Умеренный; склонность к пульсации и перебоям в работе (включение/выключение). | Высокий, непрерывный профиль гранул с минимальными отклонениями. |
| Скорость цикла и производительность | Идеально подходит для периодической работы с низкой и средней интенсивностью такта. | Оптимизировано для непрерывного крупномасштабного производства. |
| Усталость операторов и эргономика | Высокий риск повторяющихся нагрузок при работе в непрерывном режиме. | Минимальная мощность; для срабатывания курка требуется незначительное усилие. |
| Требования к инфраструктуре | Нет (100% портативный) | На рабочем месте должны быть чистые и сухие воздуховоды и регуляторы сжатого воздуха. |
| Первоначальная стоимость оборудования | Низкие капитальные затраты | Умеренные капитальные затраты плюс пневматические комплектующие. |
| Типичное целевое применение | Ремонт на местах, НИОКР, мелкосерийное производство узлов и агрегатов. | Специализированные рабочие места, ячейки непрерывного производства |
5 ключевых аспектов технической оценки
1. Вязкость жидкости и сила экструзии.
Вязкость клея определяет необходимую силу тяги. Низковязкие цианоакрилаты или силиконы легко наносятся без использования клея. ручные пистолеты-дозаторыОднако, высоконаполненные эпоксидные смолы, структурные метакрилаты (ММА) и плотные полиуретановые клеи демонстрируют высокую устойчивость при продавливании через статические смесительные элементы.
При использовании ручного инструмента оператору часто приходится прилагать максимальное усилие, что замедляет нанесение валика и потенциально может привести к заклиниванию приводного механизма. пневматический дозатор Легко преодолевает сопротивление потоку, регулируя воздушный регулятор для обеспечения постоянного линейного усилия при работе с плотными, сильно наполненными химическими веществами.
2. Производительность, время цикла и непрерывный выпуск продукции.
На сборочных линиях, где жестко регламентируются тактовые интервалы, каждая секунда, затраченная на дозирование или перепозиционирование, имеет значение. Пневматические дозаторы поддерживают непрерывный, равномерный поток до тех пор, пока нажат курок, позволяя операторам согласовывать скорость с автоматизированными конвейерами. Ручные дозаторы требуют многократных нажатий, создавая паузы и колебания скорости, что увеличивает общее время цикла сборки.
3. Точность дозирования, однородность гранул и повторяемость.
Для точного дозирования требуется постоянный объемный расход. Ручные инструменты по своей природе создают пульсирующий шов — более толстый в начале хода сжатия и более тонкий к концу хода. Пневматические инструменты обеспечивают непрерывное усилие, создавая гладкий шов равномерной ширины и высоты. При использовании в сочетании со стандартными патроны и патронные системыПневматические пистолеты позволяют избежать потерь материала и образования сухих участков.
Профиль ручного формирования бусины: ( ====== ~~~~ ====== ~~~~ ====== ) <- Регулируемая ширина / Импульсный поток
Профиль пневматического шарика: ( ============================== ) <- Равномерная ширина / Регулируемый поток
4. Эргономика, утомляемость операторов и безопасность на рабочем месте.
Травмы от повторяющихся движений (RSI) и синдром запястного канала представляют собой ощутимые проблемы на линиях крупносерийного производства. Непрерывная ручная экструзия двухкомпонентных конструкционных паст создает значительное мышечное напряжение. Пневматические пистолеты изолируют оператора от механического сопротивления, требуя лишь легкого нажатия пальцами для приведения в действие клапана. Для тяжелых инструментов подвесные балансировочные устройства позволяют дополнительно повысить безопасность оператора, используя пневматический пистолет.
5. Инфраструктура объекта и общая стоимость владения (TCO)
Для оценки общей стоимости необходимо учитывать не только первоначальную цену покупки:
-
Ручное оружие: Минимальные первоначальные затраты, отсутствие необходимости в инженерной инфраструктуре, нулевые затраты на обслуживание воздушных систем. Идеально подходит для случаев, когда необходима мобильность между крупными сооружениями.
-
Пневматические пушки: Более высокая стоимость инструмента и необходимость использования фильтрованного, смазанного или сухого сжатого воздуха на каждом рабочем месте. Однако экономия рабочего времени, снижение частоты отказов соединений и уменьшение количества отходов клея обеспечивают быструю окупаемость инвестиций в непрерывные линии.
Матрица применения: подбор оснастки для производственных отраслей
Оценка объема производства и вязкости
Ручные дозаторы для малого объема/для использования в полевых условиях
- Полевое обслуживание
- Автономная сборка
- Разработка прототипов
Пневматические аппликаторы для крупногабаритных/промышленных работ
- Автомобильная и строительная промышленность
- Инкапсуляция электроники
- Модули возобновляемой энергии
Малообъемные, ремонтные и полевые работы
Ручные инструменты особенно эффективны там, где требуется мобильность и независимость от инженерных коммуникаций:
-
Ремонт в полевых условиях, морские установки и удаленные строительные площадки.
-
Для мелкосерийного производства или лабораторий прототипирования.
-
Прерывистое структурное склеивание с большими интервалами между нанесениями.
Крупномасштабные промышленные линии
Пневматические аппликаторы являются стандартом в высокопроизводительных отраслях, где качество имеет первостепенное значение:
-
Автомобили и транспорт: Применение герметиков для швов и склеивание ветровых стекол на автомобилестроение и транспорт сборочные линии.
-
Электроника и полупроводники: Контролируемое микрозаполнение компаундом, закрепление компонентов и нанесение термопасты в электроника и полупроводники производство.
-
Возобновляемая энергетика и аэрокосмическая отрасль: Нанесение больших объемов двухкомпонентных клеев на различные поверхности. авиационно-космический композитные сборки и Возобновляемая энергия Рамки панелей.
Методология принятия инженерных решений: как выбрать подходящую для вашей производственной линии
Следуйте этой четырехэтапной схеме, чтобы определить подходящую технологию нанесения:
Для выбора подходящего дозирующего оборудования сначала проведите аудит ежедневного объема картриджей. Если объем составляет менее 5 картриджей в день, выберите ручной дозатор, и на этом процесс заканчивается. Если объем превышает 10 картриджей в день, перейдите к проверке вязкости жидкости. Для жидкостей с высокой вязкостью (выше 50 000 сП) рекомендуется использовать пневматический пистолет. Далее, независимо от вязкости, убедитесь, что соотношение картриджей совместимо с вашим применением, обеспечив сбалансированные поршни для требуемых соотношений смешивания, таких как 1:1, 2:1, 4:1 или 10:1. Наконец, проведите аудит системы подачи воздуха на вашем предприятии: если доступен чистый, регулируемый воздух, установите пневматическую систему; если нет, модернизируйте станцию, установив соответствующий воздушный насос.
Шаг 1: Рассчитайте суточный объем отпуска и тактное время.
-
Если оператор периодически опустошает менее 3-5 стандартных картриджей за смену, то ручная выдача становится экономически выгодной.
-
Если расход превышает 10 картриджей за смену или требуется непрерывная подача шариков диаметром более 500 мм на деталь, пневматическая подача предотвращает узкие места в производстве.
Шаг 2: Проверка свойств жидкости (вязкость и тиксотропия)
-
Проверьте, как жидкость ведет себя в выбранной конфигурации смесителя. Если высокое противодавление затрудняет ручное нажатие на курок, используйте пневматический пистолет, чтобы предотвратить перенапряжение оператора и неполное перемешивание.
Шаг 3: Оцените соотношение картриджей
-
Для двухкомпонентных клеев (1:1, 2:1, 4:1 и 10:1) требуются сбалансированные, параллельные упорные стержни. В составах с высоким соотношением компонентов (например, 10:1) усилие концентрируется на меньшем по размеру плунжере компонента B; пневматические приводы обеспечивают плавное, пропорциональное перемещение без заеданий.
Шаг 4: Проверка наличия сжатого воздуха
-
Убедитесь, что рабочие места оснащены чистыми, без влаги линиями подачи сжатого воздуха, способными обеспечивать постоянное давление в пределах заданного рабочего диапазона инструмента.
Обеспечение совместимости системы: миксеры, картриджи и специализированное оборудование.
Дозаторный пистолет функционирует как часть интегрированной системы подачи жидкости. Производительность промышленной сборки зависит от безупречной совместимости аппликатора, картриджа и статического смесителя:
-
Предельные значения статического давления смесителя: Пневматические пистолеты с мощным усилием создают значительное противодавление жидкости внутри винтовых или квадратных смесительных элементов. Убедитесь, что ваш статические и динамические смесители Они рассчитаны на выдерживание давления в трубопроводе без разрушения корпуса или деформации сердечника.
-
Интерфейс картриджа: Плунжерные диски должны быть выровнены с цилиндрами картриджей, чтобы предотвратить утечку жидкости за поршни.
-
Пользовательские инструменты: Для сборочных линий с ограниченным пространством, нестандартными размерами картриджей или требованиями к инструменту на конце манипулятора робота, разработаны специальные решения. Инструменты для дозирования, изготовленные на заказ и по индивидуальному заказу. обеспечить надлежащую интеграцию.
Основные выводы
-
Механизм определяет последовательность: Пневматические пистолеты используют переменную силу, прилагаемую рукой, в то время как пневматические пистолеты используют регулируемый сжатый воздух для получения гладких, непрерывных профилей мушки.
-
Порог вязкости: Для жидкостей с вязкостью более 50 000 сПс или требующих плотных статических смесительных элементов пневматическая экструзия значительно выигрывает от предотвращения утомления оператора.
-
Пропускная способность и эргономика: На линиях массовой сборки следует стандартизировать использование пневматических аппликаторов, чтобы исключить травмы от повторяющихся движений и поддерживать жесткое тактовое время.
-
Мобильность против инфраструктуры: Ручные пневматические пистолеты не требуют никакой инфраструктуры, что делает их идеальными для технического обслуживания и выполнения небольших объемов работ. Пневматические инструменты требуют сброса чистого, регулируемого воздуха на рабочем месте.
-
Системная интеграция: Согласуйте тяговое усилие орудия с рассчитанными на высокое давление статическими смесителями и точными соотношениями компонентов двухкомпонентного картриджа, чтобы исключить прорыв жидкости.
If the next step is automated motion, the coordinate workstation versus robot comparison shows when fixed-orientation paths are enough and when articulated access is justified.
Частые вопросы (FAQ)
Может ли пневматический дозатор работать с высоковязкими конструкционными эпоксидными смолами?
Да. Промышленные пневматические дозаторы специально разработаны для дозирования конструкционных эпоксидных смол, силиконов и полиуретанов средней и сверхвысокой вязкости. Регулируя подачу воздуха, инструмент обеспечивает непрерывную подачу давления для преодоления противодавления, создаваемого в многокомпонентных статических смесителях.
Какое давление воздуха обычно требуется для промышленных пневматических клеевых пистолетов?
Большинство промышленных пневматических аппликаторов эффективно работают в диапазоне чистого, сухого сжатого воздуха от 4 до 8 бар (приблизительно от 60 до 115 фунтов на квадратный дюйм). Рабочее давление всегда должно соответствовать номинальным характеристикам, указанным производителем инструмента, и пределам давления разрыва картриджа и смесительного узла.
Чем отличается дозирующий пистолет с батарейным питанием от пневматического на сборочных линиях?
Диспенсеры с питанием от батарей обеспечивают высокую тягу и отсутствие необходимости в воздушных шлангах, что делает их подходящими для мобильных операций или предприятий, не имеющих возможности сброса с воздуха. Однако на стационарных промышленных сборочных линиях пневматические пистолеты, как правило, легче, обеспечивают более высокую скорость перезарядки, исключают необходимость в подзарядке батарей и обладают большей долговечностью.
Как предотвратить разбрызгивание клея при использовании пневматического дозатора?
Предотвращение разбрызгивания клея обеспечивается использованием пневматических пистолетов, оснащенных встроенными быстродействующими клапанами выпуска воздуха или активными механизмами сброса давления. Эти системы мгновенно сбрасывают давление в цилиндре при отпускании спускового крючка, устраняя остаточное усилие, воздействующее на поршни картриджей.
